dmx512燈帶！5050燈珠幻彩內置IC燈珠應用介紹

來源：LED燈帶發布時間：2022-08-10 點擊數：179 熱門：LED燈帶

　　5050幻彩內置IC燈珠是一個集控制電路與發光電路于一體的智能外控 LED 光源。其外型與一個 5050LED 燈珠相同，每個元件即為一個像素點。像素點內部包含了智能數 字接口數據鎖存信號整形放大驅動電路，電源穩壓電路，內置恒流電路，高精度 RC 振蕩器，輸出驅動采用專利 PWM 技術，有效保證了像素點內光的顏色高一致性。

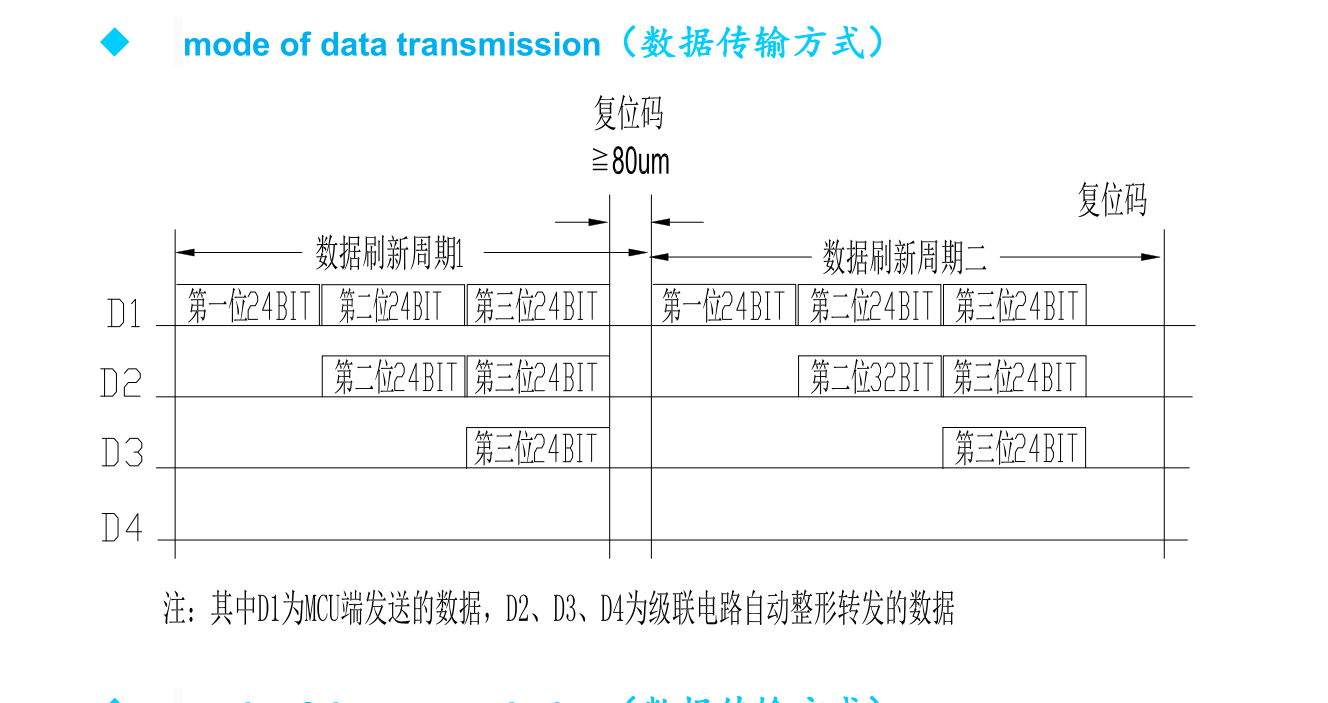

　　數據協議采用單極性歸零碼的通訊方式，像素點在上電復位以后，DIN 端接受從控制器傳輸過來的數據，首先送過來的 24bit 數據被第一個像素點提取后，送到像素點內部的數據鎖存器，剩余的數據經過內部整形處理電路整形放大后通過 DO 端口開始轉發輸出給下一個級聯的像素點，每經過一個像素點的傳輸，信號減少 24bit。像素點采用自動整形轉發技術，使得該像素點的級聯個數不受信號傳送的限制，僅僅受限信號傳輸速度要求。LED 具有低電壓驅動，環保節能，亮度高，散射角度大，一致性好，超低功率，超長壽命等優點。將控制電路集成于 LED 上面，電路變得更加簡單，體積小，安裝更加簡便。

　　? LED 內部集成高質量外控單線串行級聯恒流 IC;

　　? 控制電路與芯片集成在 SMD 5050 元器件中，構成一個完整的外控像素點,色溫效果均勻且一致性高。

　　? 內置數據整形電路，任何一個像素點收到信號后經過波形整形再輸出，保證線路波形畸變不會累加。

　　? 內置上電復位和掉電復位電路，上電不亮燈;

　　? 灰度調節電路(256 級灰度可調)，

　　? 紅光驅動特殊處理，配色更均衡，

　　? 單線數據傳輸，可無限級聯。

　　? 整形轉發強化技術，兩點間傳輸距離超過 10M.

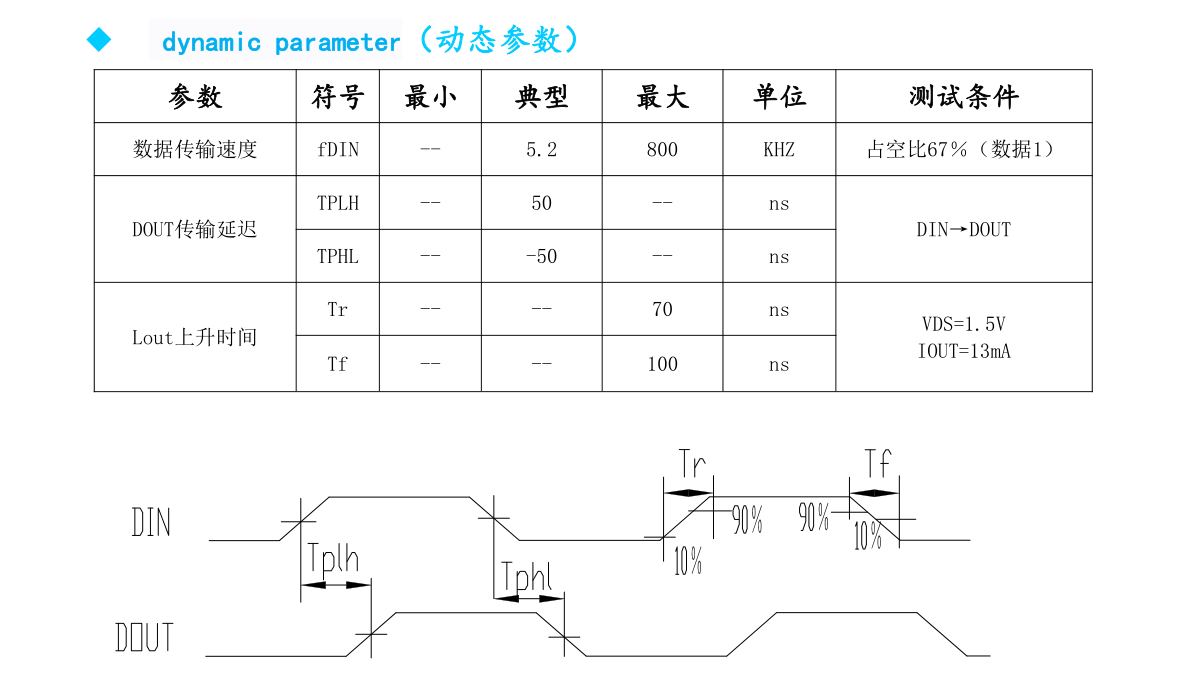

　　? 數據傳輸頻率可達 800Kbps，當刷新速率 30 幀/秒時，級聯數不小于 1024 點。

　　5050幻彩內置IC燈珠應用廣泛：

　　LED 全彩發光字燈串,LED 全彩模組,LED 幻彩軟硬燈條,LED 護欄管，LED 外觀/情景照明。LED 點光源,LED 像素屏,LED 異形屏,各種電子產品,電器設備跑馬燈等領域。
