Led燈帶是指把LED組裝在帶狀的FPC（柔性線路板）或PCB硬板上，因其產品形狀象一條帶子一樣而得名。LED全彩燈條又名LED幻彩燈條，LED數碼燈條，?像素?zé)魲l，?英文名為：LED?pixel?strips，可以實現追逐，流水，幻彩，顯示效果等。因?yàn)槭褂脡勖L(zhǎng)（一般正常壽命在3~5萬小時），又非常節能和綠色環保而逐漸在各種裝飾行業中嶄露頭角。
產品優點
1、采用4040rgb?LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；
4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便。
產品參數
產品類型 | 外置4040RGB 幻彩燈條 |
燈帶型號 | WS2811-4040RGB -96D-12V |
IC型號 | WS2811 |
工作電壓 | DC12V |
功率 | 15W/M |
板寬、板厚 | 7MM 2盎司 |
顯示灰度等級 | 256 |
燈珠數量 | 96燈/米 |
IC數量 | 32個IC/米、32個像素點/米——一拖三（1個IC帶3個燈珠） |
工作溫度 | -25°C---80°C |
工作壽命 | 30KH |
板材顏色 | 白板 |
發光顏色 | 全彩/通過控制器能實現任意顏色 任意效果 |
數據傳輸速率 | 800K/S |
防水等級 | 裸板-不防水 滴膠-IP65 套管-IP67 灌膠-IP68 |
包裝 | 5米/盤 卷盤固定 防靜電袋包裝 |

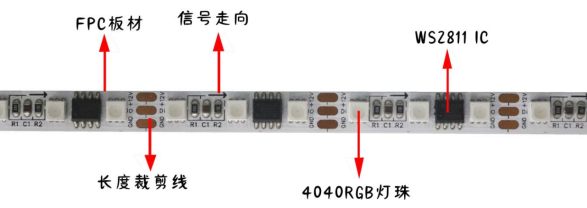

IC介紹
1、控制原理：一個IC控制3顆LED組成一個回路(一組)，控制器通過控制IC對FPCB里面的電路進行控制，從而控制LED燈條變化不同的效果；如閃爍，追逐，跳變，順時針跑馬，逆時針跑馬，單色跑馬，變色跑馬，單顆追逐從頭到尾，流水，模擬閃電等；也可以根據客戶需要，自行編寫，編寫出所有想要的效果。
2、環保安全：采用優質高亮4040RGB燈珠，具有耗電小、產生熱量小、無眩光，耐沖擊等，低壓直流12V供電，安全可靠性更高。
3、WS2811是三通LED驅動控制專用電路，芯片內部包涵了智能數字接口數據鎖存信號整形放大驅動電路，還包含有高精度的內部振蕩器和15V高壓可編程定電流輸出驅動器。3通道有一定的延時導通功能，可降低電路紋波。
芯片采用單線歸零碼的通訊方式，芯片在上電復位以后，DIN端接受從控制器傳輸過來的數據，首先送過來的24bit數據被第一個芯片提取后，送到芯片內部的數據鎖存器，剩余的數據經過內部整形處理電路整形放大后通過DO端口開始轉發輸出給下一個級聯的芯片，每經過一個芯片的傳輸，信號減少24bit。芯片采用自動整形轉發技術，使得該芯片的級聯個數不受信號傳送的限制，僅僅受限信號傳輸速度要求。
芯片內部的數據鎖存器根據接受到的24bit數據，在OUTR、OUTG、OUTB控制端產生不同的占空間比控制信號，燈帶DIN端輸入RESET信號時，所有芯片同步將接收到的數據送到各個段，在該信號結束后重新接收新的數據，接收完開始的24bit數據后，通過DO口轉發數據口，芯片在沒有接受到RESET碼前，OUTR、OUTG、OUTB管腳原輸出保持不變，當接收到50μs以上低電平RESET碼后，芯片將接收到的24bit PWM數據脈寬輸出到OUTR、OUTG、OUTB引腳上。提供SOP8和DIP8兩種封裝。

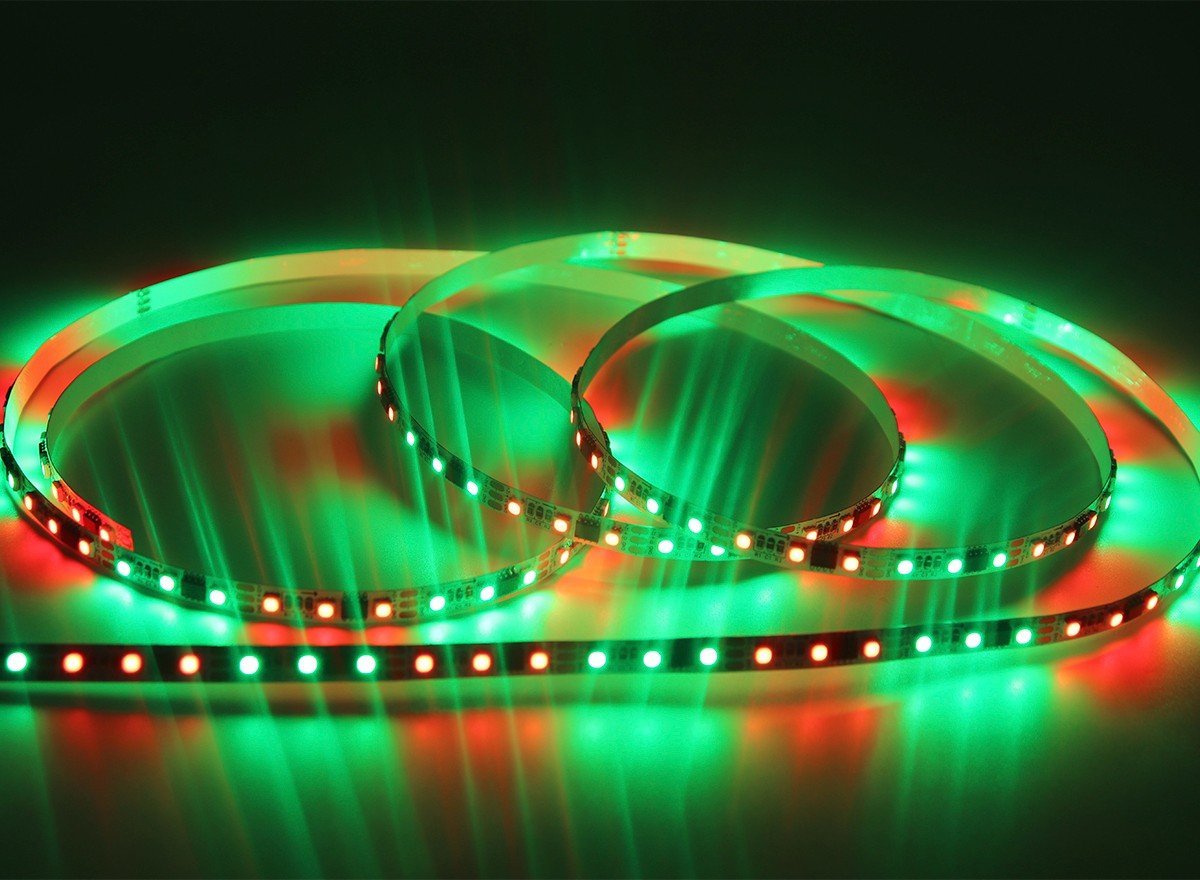

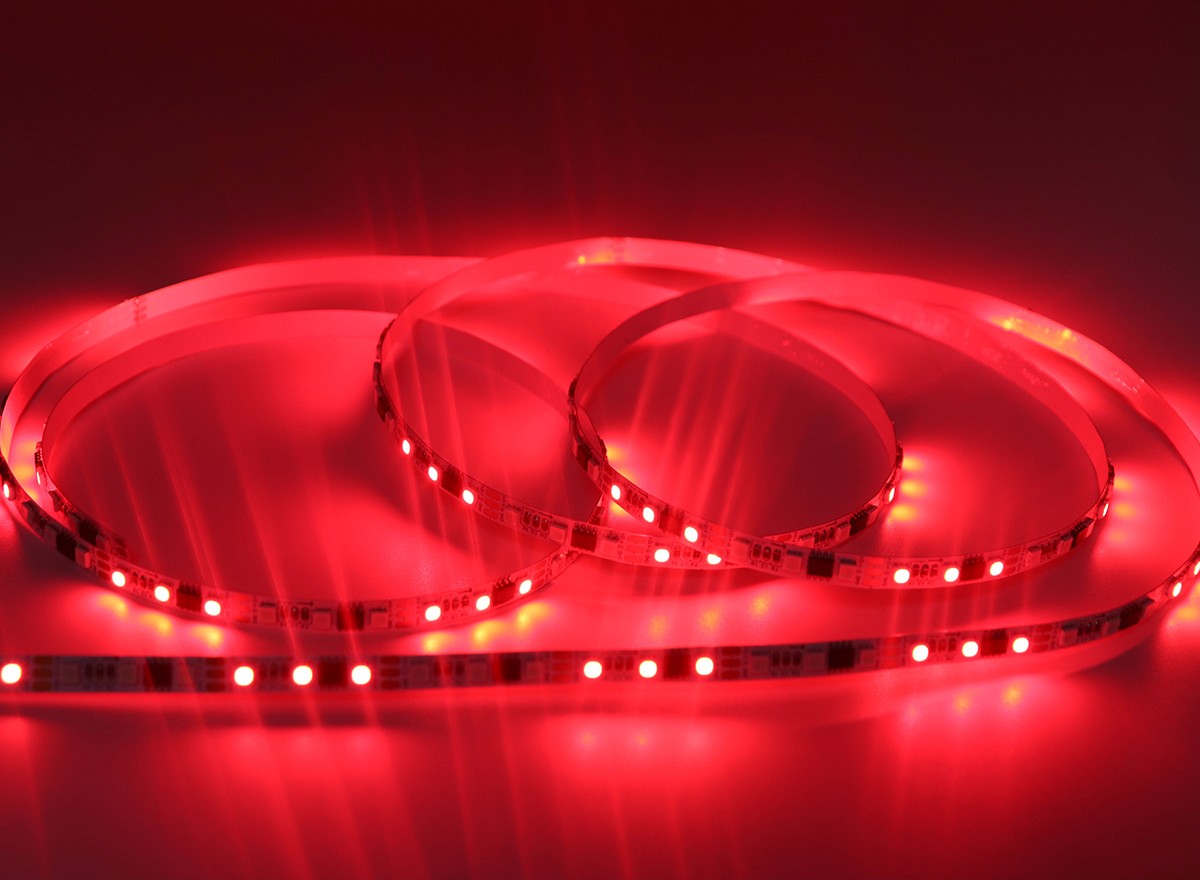

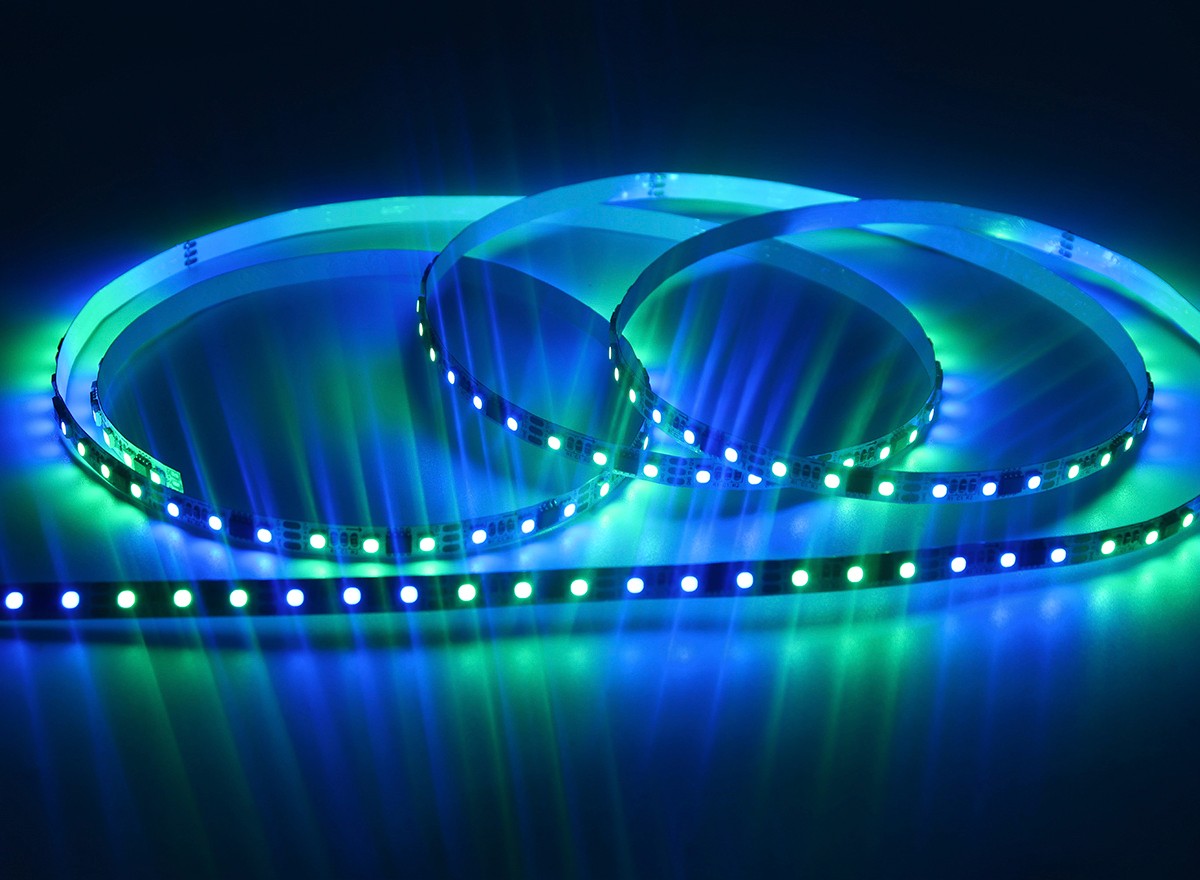

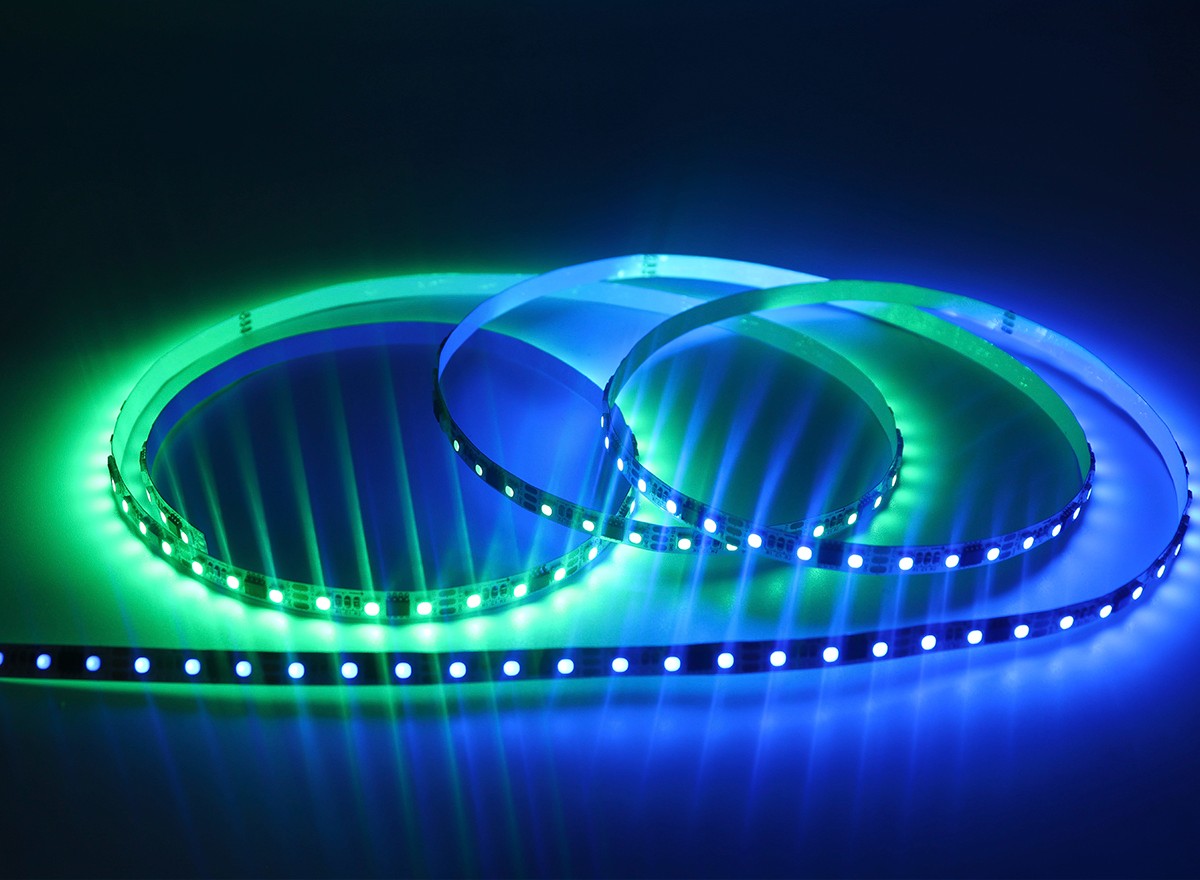

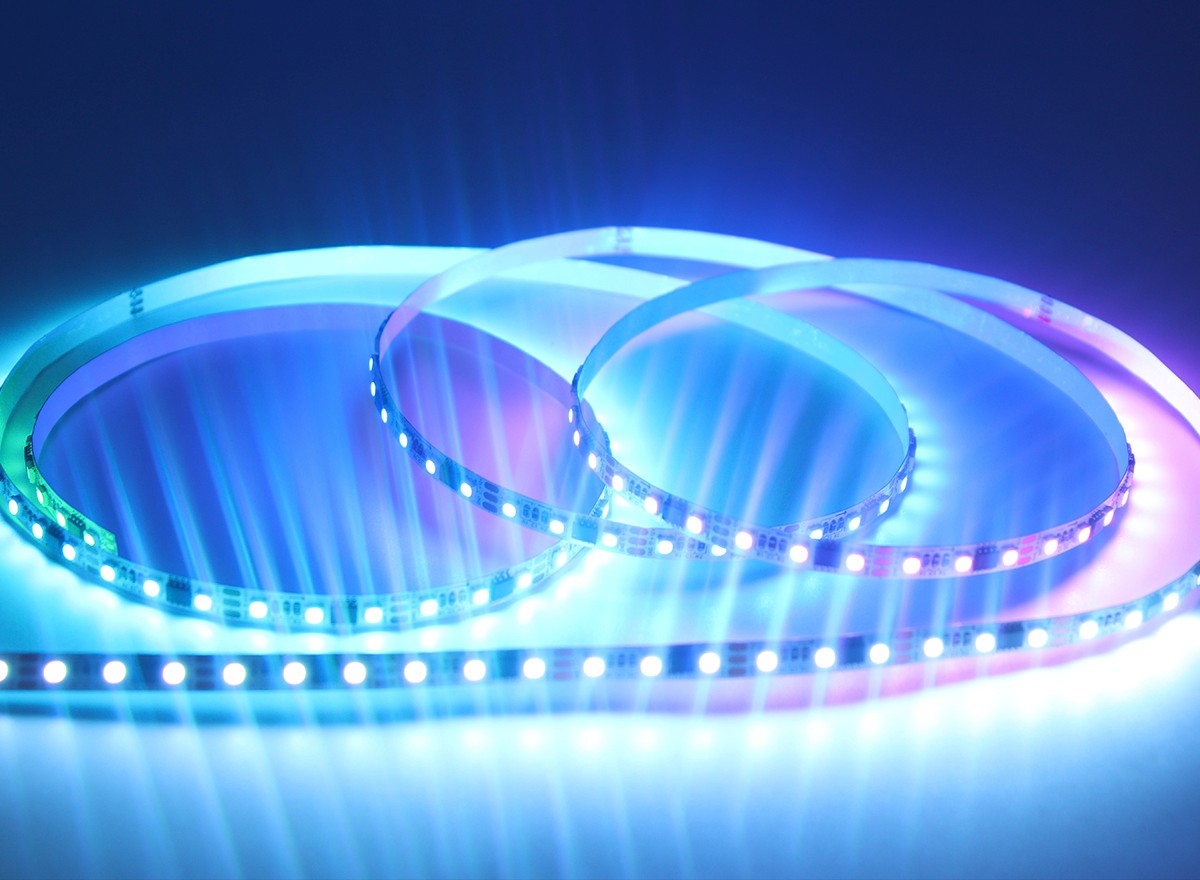

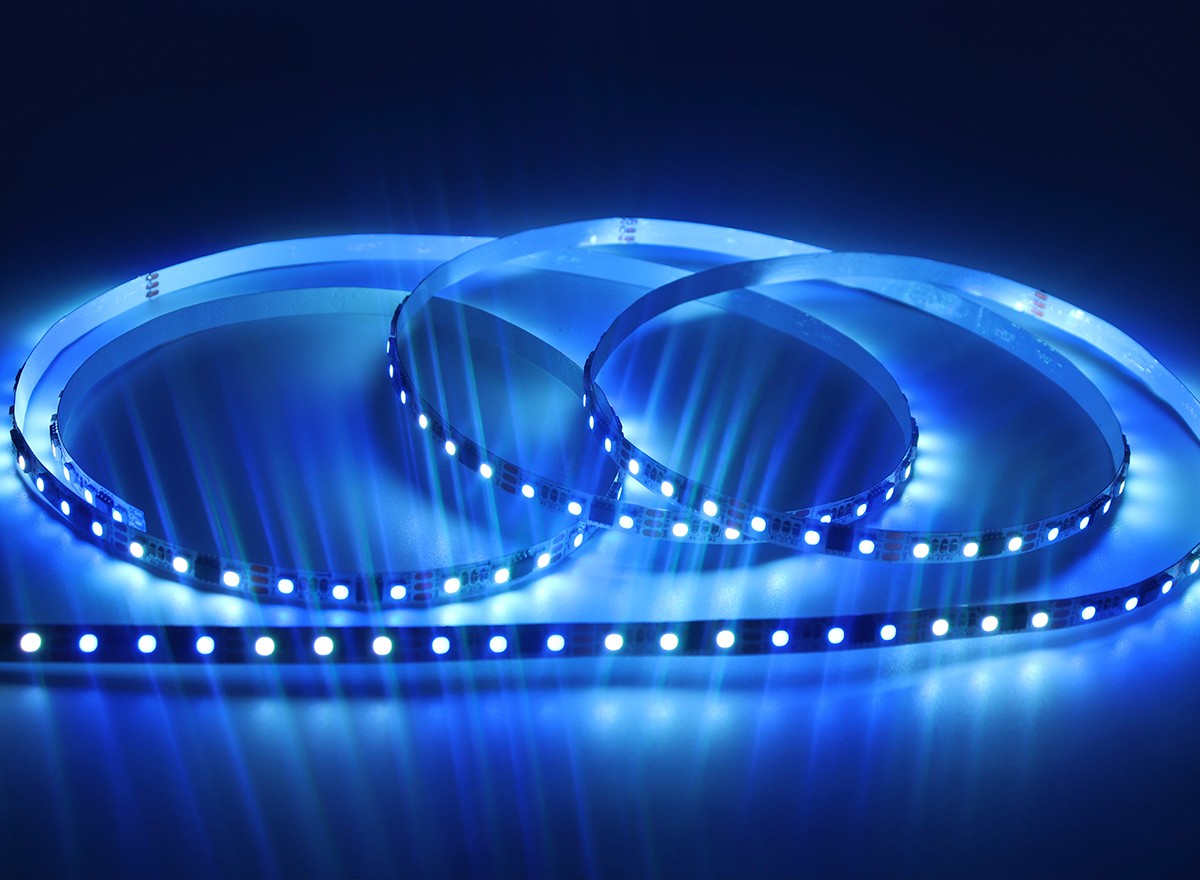

光效展示

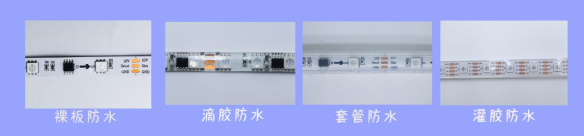

防水展示
產品優點及使用場合
1、采用4040rgb?LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；
4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便，適用范圍廣如：

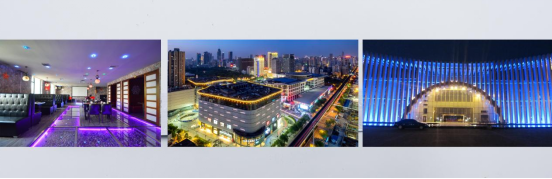

室內照明：商鋪等室內商業氛圍照明、汽車裝飾、樓梯走廊家居裝飾照明。
氛圍照明：酒吧、KTV、咖啡館燈娛樂場所
戶外照明：大樓外墻、建筑小品裝飾、水下照明工程
廣告照明：廣告字體的背光源、燈箱、發光字、發光招牌
光效控制與接線
1、控制器：LED全彩燈帶，要想實現切換效果，必須配備控制器控制。而每個控制器的控制距離不一樣，一 般而言，簡易控制器的控制距離為10到15米，遙控控制器的控制距離為15到20米，最長可以控制到30米距離。如果LED燈帶的連接距離較長，而控制器 不能控制那么長的燈帶，那么就需要使用控制器串聯來進行分接。
2、LED燈帶的剪切與接線：電源 + 控制器 + 燈條

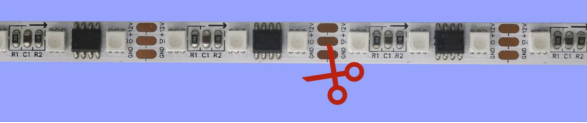

A．燈帶的剪切：燈帶為3燈1剪，每組燈可裁剪口為3.125CM,每一組燈之間的焊盤處為剪刀口，可在此處剪接。

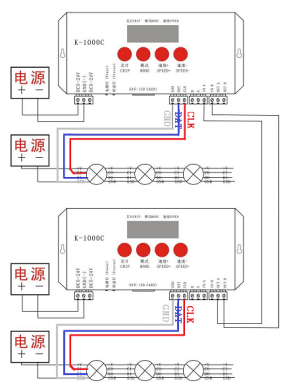

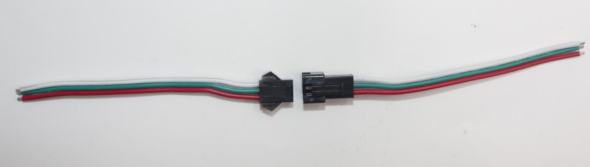

B．接線
安裝注意事項
1.LED燈帶是靜電敏感產品，應采取措施避免靜電，諸如在使用過程中帶靜電手環或防靜電手套，所有的裝置、設備儀器接地線。建議對組裝后的LED燈帶進行測試，確認LED燈帶是否收到靜電的破壞，確認方可參考如下：低電流或低電壓，LED不能點亮或同等條件下亮度較其他LED明顯偏暗為缺陷品。
2.LED燈帶供電電壓為12V，過長使用（超過5米）壓降上升，導致尾部供電電壓不足，造成LED亮度不均勻，建議使用分控器供電。
3.LED燈帶自帶雙面膠，粘貼前保證表面平整、干凈無油。

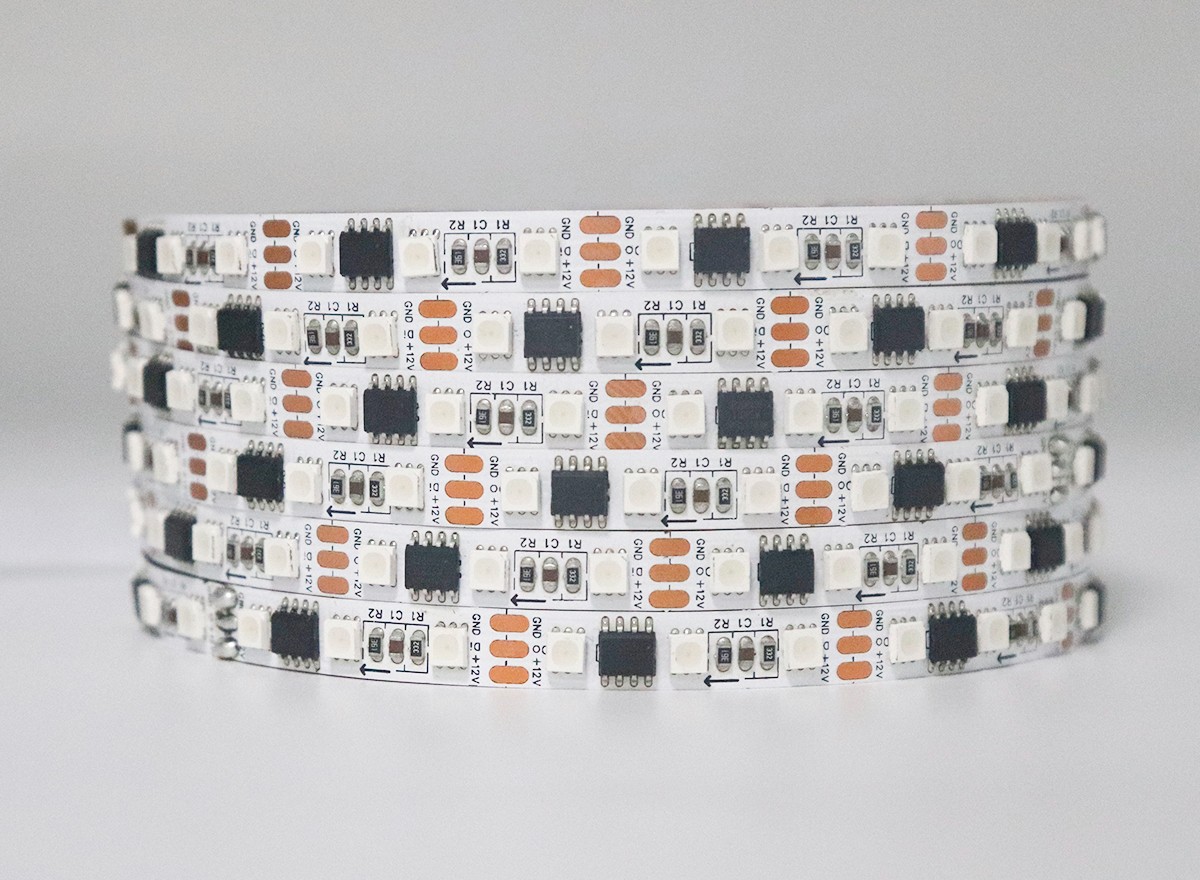

包裝展示
每5米/盤 （可定制長度）、防潮靜電袋包裝，整齊裝箱出貨。
