幻彩燈帶!5050燈珠怎樣進行RGB顏色變化的

來源：LED燈帶發布時間：2022-08-09 點擊數：318 熱門：LED燈帶

　　5050燈珠怎樣進行RGB顏色變化的

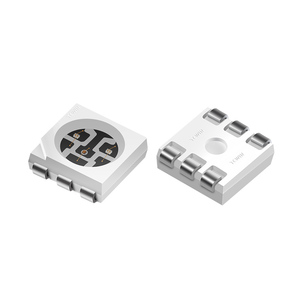

　　5050RGB燈珠5050RGB燈珠

　　通常有三種引腳布局：

　　2.所有LED共用一個陰極，每個LED有一個陽極，總共四個引腳

　　我的就是六個引腳進行單獨的RGB控制，每路單獨控制一種發光芯片，顏色的切換和控制通過MCU控制供電電流來進行實現。如果當下功能只需要顯示RGB狀態中的一種，那么最簡單方法是單路供電進行燈珠點亮，用戶可以選擇紅色、綠色或藍色中的一種。

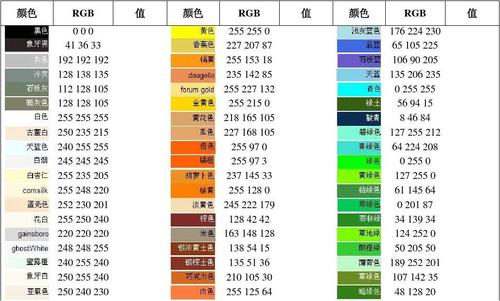

　　對于更復雜的應用，可以按不同的強度組合RGB，從而產生多達1600萬種顏色。實現這一目的的可靠方法是：將脈沖寬度調制 (PWM) 信號應用于每個LED，其中占空比與強度相對應。人眼可以識別出200赫茲 (Hz) 或更慢的閃爍頻率，因此，為了避免閃爍，應使用1000Hz或更快的PWM頻率。顏色可通過RGB色碼輕松選擇。這基于RGB加色模型，其中紅光、綠光和藍光在強度上各不相同，組合在一起幾乎可以重新生成任何顏色。該模型適用于光線，是電視和顯示屏中色彩再現的依據，還可用于呈現網頁上的顏色。RGB色碼的簡寫用 (R，G，B) 表示，其中R、G和B是紅色、綠色和藍色強度的十進制值，范圍介于0到255之間。例如，藍色的十進制RGB色碼為 (0，0，255)，紫色為 (128，0，128)，銀色為 (192，192，192)。在確定每種顏色的PWM占空比時，需將這些值除以255，因此藍色的占空比為 (0，0，100%)，紫色的占空比為 (50%，0，50%)，銀色的占空比為 (75%，75%，75%)。從理論上講，白光由 (255，255，255) 表示，并且可通過同時打開全強度的紅色、綠色和藍色LED來生成。然而，在實踐中，通過該方法產生的顏色通常是帶有偏藍色調的白色。出現這種色調是因?yàn)椋傻腖ED顏色與理想的紅色、綠色和藍色的精確波長不完全匹配。
