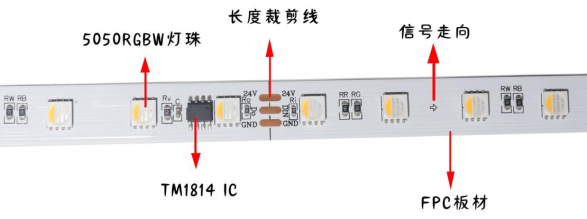

Led燈帶是指把LED組裝在帶狀的FPC（柔性線路板）或PCB硬板上，因其產品形狀象一條帶子一樣而得名。LED全彩燈條又名LED幻彩燈條，LED數碼燈條，?像素?zé)魲l，?英文名為：LED?pixel?strips，可以實現追逐，流水，幻彩，顯示效果等。因?yàn)槭褂脡勖L（一般正常壽命在3~5萬小時），又非常節能和綠色環保而逐漸在各種裝飾行業中嶄露頭角。
產品優點
1、采用SMD5050rgb??LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；
4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便。
一、產品參數
產品類型 | 5050RGBW外置 幻彩燈條 |
燈帶型號 | TM1814-5050RGBW-60D-24V |
IC型號 | TM1814 |
工作電壓 | DC24V |
功率 | 18W/M |
板寬、板厚 | 10MM 2盎司 |
顯示灰度等級 | 256 |
燈珠數量 | 60燈/米 |
IC數量 | 10個IC/米、10個像素點/米——一拖六（1個IC帶6個燈珠） |
工作溫度 | -25°C---80°C |
工作壽命 | 30KH |
板材顏色 | 白板 |
發光顏色 | 全彩/通過控制器能實現任意顏色 任意效果 |
數據傳輸速率 | 800K/S |
防水等級 | 裸板-不防水 滴膠-IP65 套管-IP67 灌膠-IP68 |
包裝 | 5米/盤 卷盤固定 防靜電袋包裝 |
二、IC介紹
1、控制原理：一個IC控制6顆LED組成一個回路(一組)，控制器通過控制IC對FPCB里面的電路進行控制，從而控制LED燈條變化不同的效果；如閃爍，追逐，跳變，順時針跑馬，逆時針跑馬，單色跑馬，變色跑馬，單顆追逐從頭到尾，流水，模擬閃電等；也可以根據客戶需要，自行編寫，編寫出所有想要的效果。
2、環保安全：采用優質高亮SMD5050RGBW燈珠，具有耗電小、產生熱量小、無眩光，耐沖擊等，低壓直流24V供電，安全可靠性更高。
3、TM1814是四通道LED恒流可調的驅動IC，可由MCU輸入一組恒流設置與PWM設置的數據到TM1814實現各式各樣的顯示。芯片內部集成有單線數字接口、數據鎖存器、LED恒流驅動等電路。VDD引腳內部集成5V穩壓管，外圍器件少。適用于護欄管、點光源等LED裝飾類產品。本產品性能優良，質量可靠。

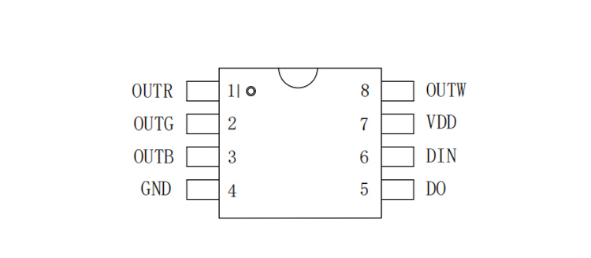

4、腳位展示
5、腳位說明
引腳名稱 | 引腳序號 | I/O | 功能說明 |
DIN | 6 | I | 數據輸入 |
DO | 5 | O | 數據輸出 |
VDD | 7 | -- | 電源正極 |
OUTR | 1 | O | N管開漏，恒流輸出 |
OUTG | 2 | O | N管開漏，恒流輸出 |
OUTB | 3 | O | N管開漏，恒流輸出 |
OUTW | 8 | O | N管開漏，恒流輸出 |
GND | 4 | -- | 電源地 |
6、電氣特性
在 VDD=3.0～5.5V 及工作溫度 40～+85℃下測試， 除非另有說明 | TM1814 | 單位 | ||||
參數名稱 | 參數符號 | 測試條件 | 最小值 | 典型值 | 最大值 | |
高電平輸出電壓 | Voh | Ioh=3mA | VDD-0.5 | V | ||
低電平輸出電壓 | Vol | Iol=10mA | 0.4 | V | ||
高電平輸入電壓 | Vih | VDD=5.0V | 3.5 | VDD | V | |
低電平輸入電壓 | Vil | VDD=5.0V | 0 | 1.5 | V | |
高電平輸出電流 | Ioh | VDD=5 0V，Vdo=4 9V | 1 | mA | ||
低電平輸出電流 | Iol | VDD=5.0V，Vdo=0.4V | 10 | mA | ||
輸入電流 | Iin | DIN 接 VDD | 1 | μA | ||
靜態電流 | IDD | VDD=4.0V，GND=0V，其他 端口懸空 | 0.5 | 2.8 | 3.5 | mA |
OUT 輸出恒定電流 | Iout | OUTRW,OUTR,OUTG,OUTB=O N，Vout=3 0V | 6.5 | 38 | mA | |
OUT 輸出漏電流 | Iolkg | OUTRW,OUTR,OUTG,OUTB=O FF，Vout=12.0V | 0.5 | μA | ||
通道間恒流誤差 | ΔIolc0 | OUTRW,OUTR,OUTG,OUTB =ON，Vout=3.0V | ±3 | % | ||
芯片間恒流誤差 | ΔIolc1 | OUTRW,OUTR,OUTG,OUTB =ON，Vout=3.0V | ±5 | % | ||
消耗功率 | Pd | Ta=25℃ | 250 | mW | ||
三、燈珠展示

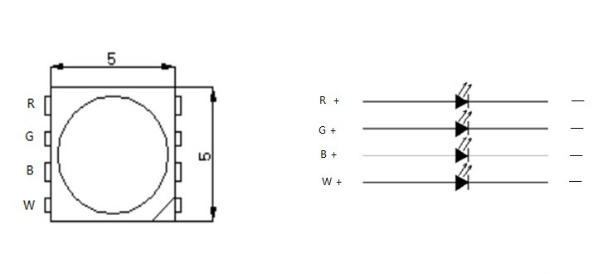

1、包裝尺寸
2、電性與光學特征
項目 | 符號 | 測試條件 | 價值 | 單位 | |||
Min. | Max. | Typ. | |||||
正向電壓 | Vf | R | IF=20mA | 1.9 | 2.1 | --- | V |
2.1 | 2.3 | --- | V | ||||
G | 2.9 | 3.1 | --- | V | |||
3.1 | 3.3 | --- | V | ||||
B | 2.9 | 3.1 | --- | V | |||
3.1 | 3.3 | --- | V | ||||
W | IF=20mA | 2.8 | 3.0 | --- | V | ||
3.0 | 3.2 | --- | V | ||||
W2RGBB5050E- B28W-060(2800-3000K)/ W2RGBB5050E- B42W-060(4000-4400K) | IV | R |
IF=20mA | 600 | 900 | --- | mcd |
G | 1800 | 2200 | --- | mcd | |||
B | 350 | 550 | --- | mcd | |||
W | 2800K | IF=20mA | 7 | 9 | --- | lm | |
4200K | 7 | 9 | --- | lm | |||
優勢波長 | WLD | R | IF=20mA | 620 | 625 | --- | nm |
G | 520 | 525 | --- | nm | |||
525 | 530 | --- | nm | ||||
B | 465 | 470 | --- | nm | |||
反向電流 | VR=5V | IR | --- | 10 | --- | uA | |
視角 | 2Θ1/2 | IF=20mA | --- | --- | 120 | Deg | |
顯色指數 | CRI | IF=20mA | 80 | --- | --- | --- | |

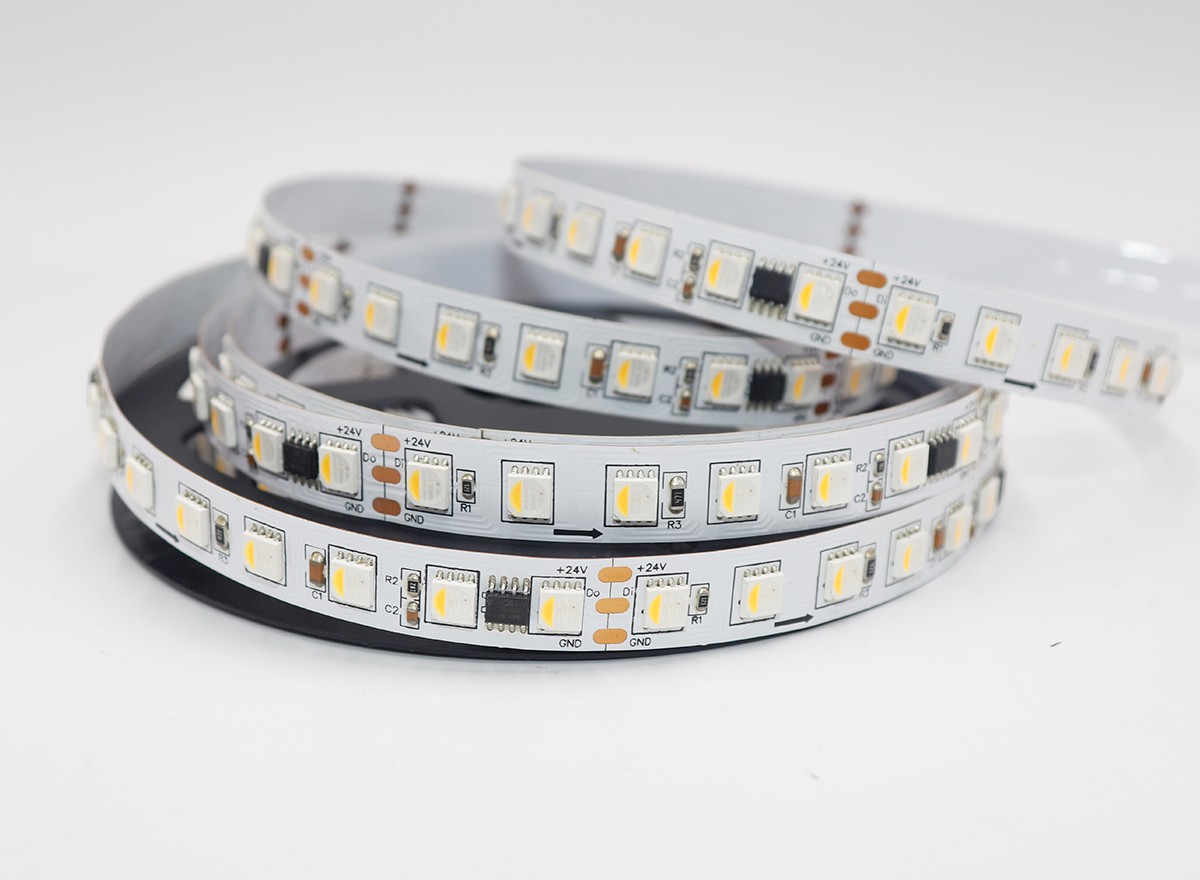

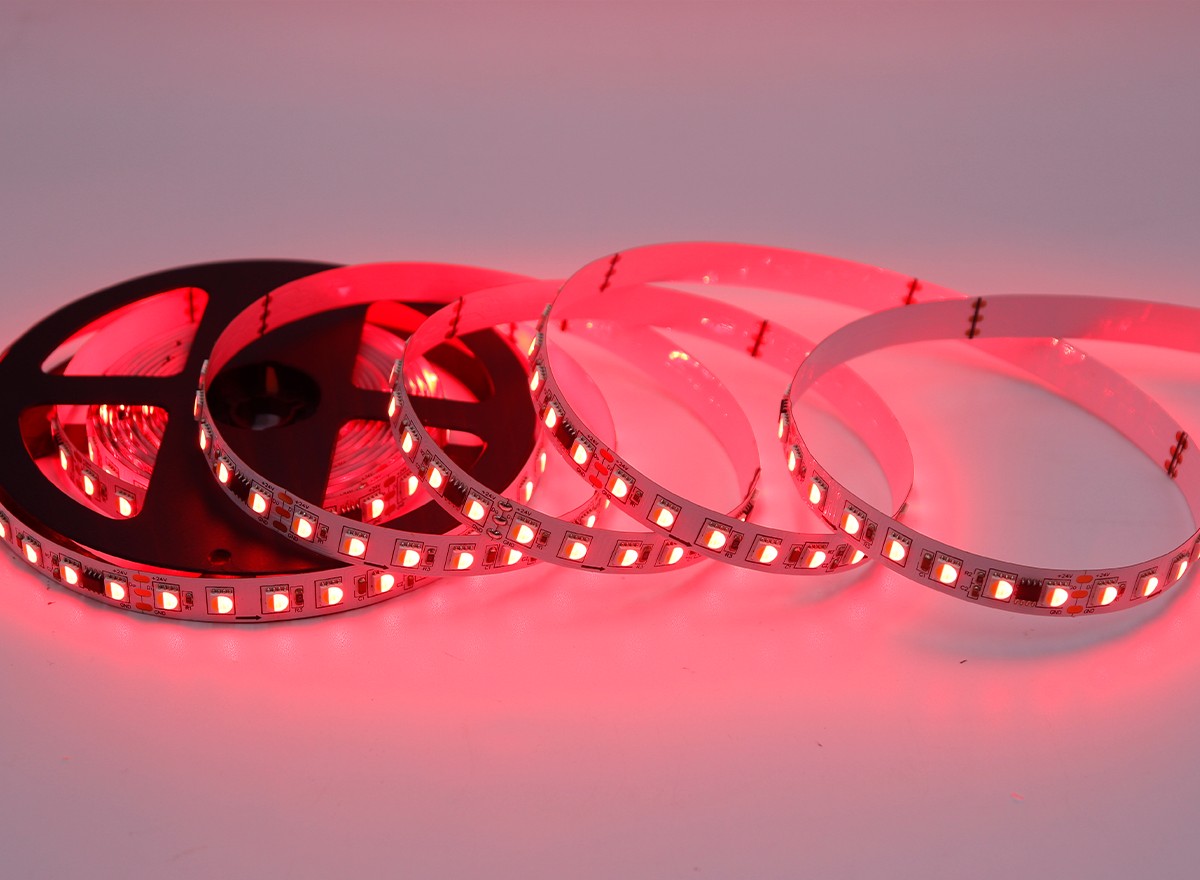

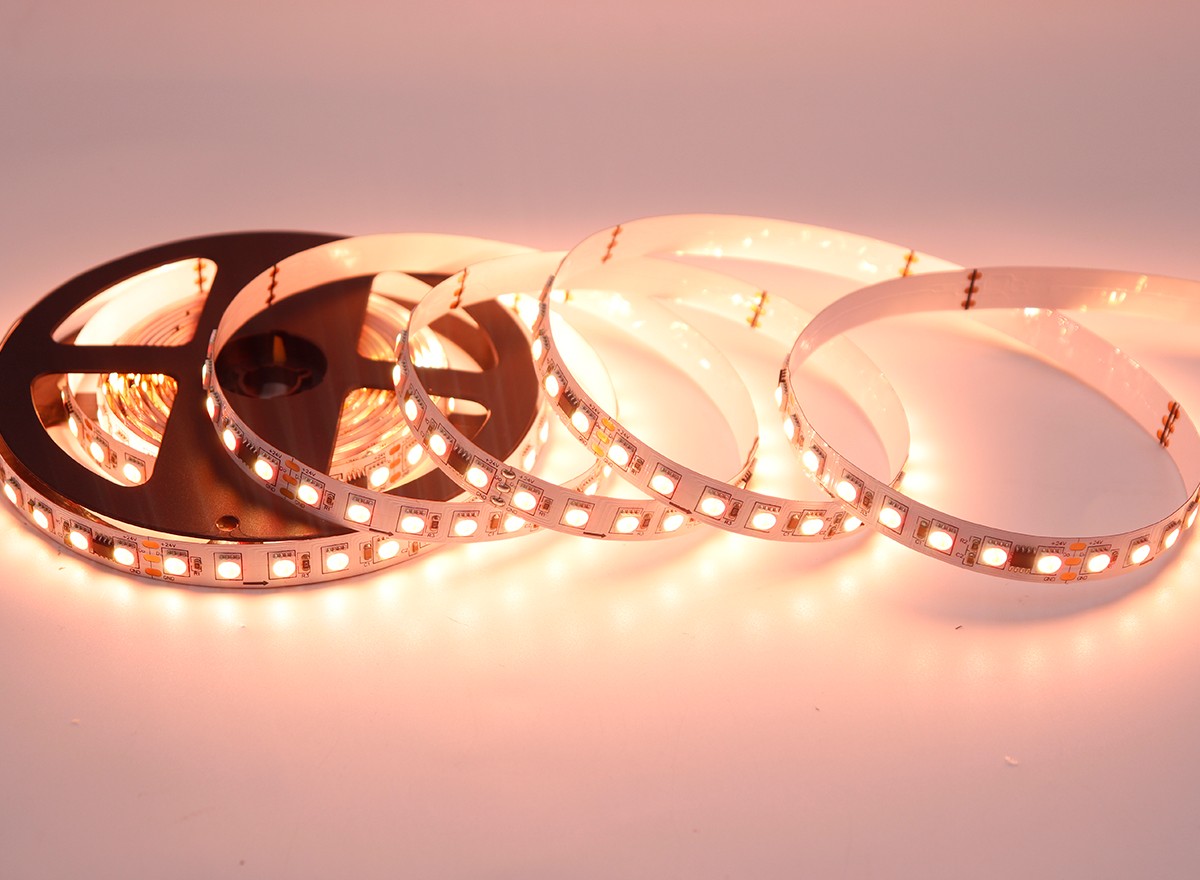

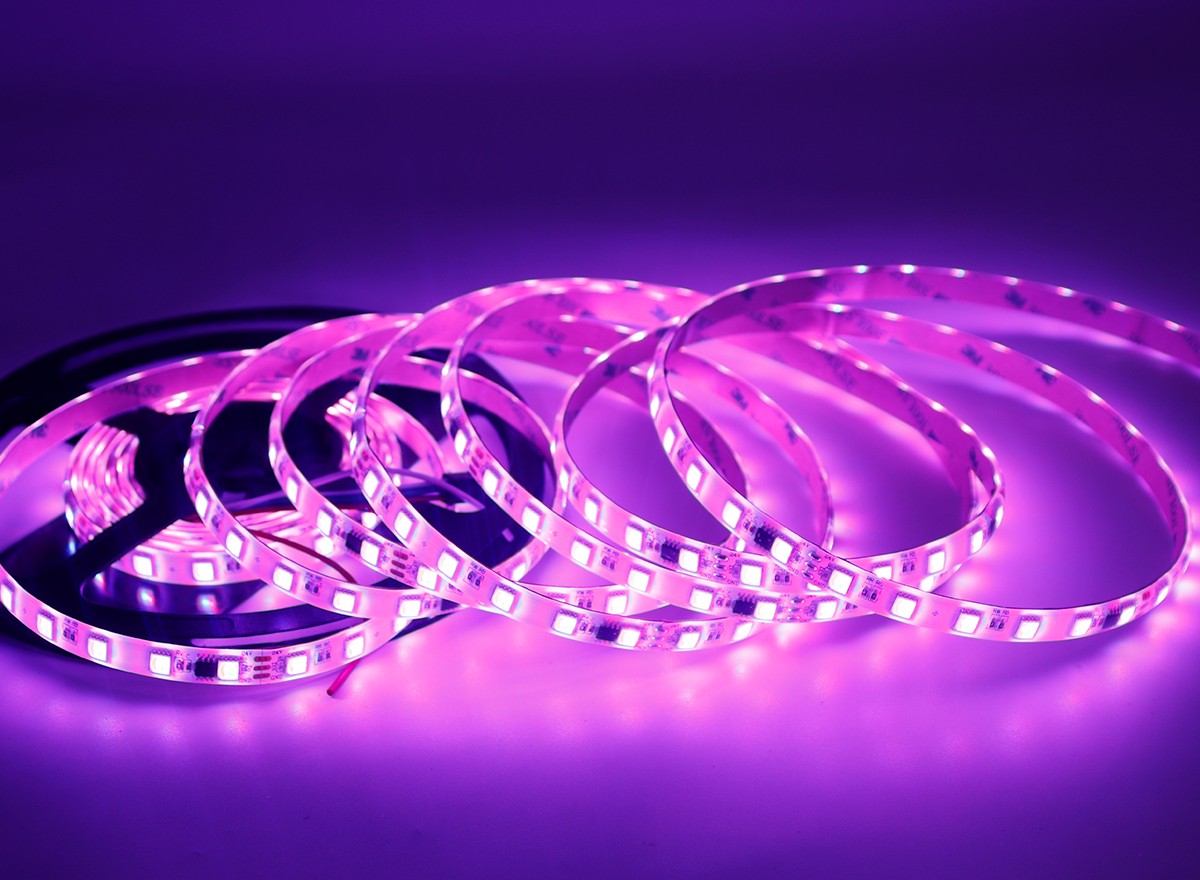

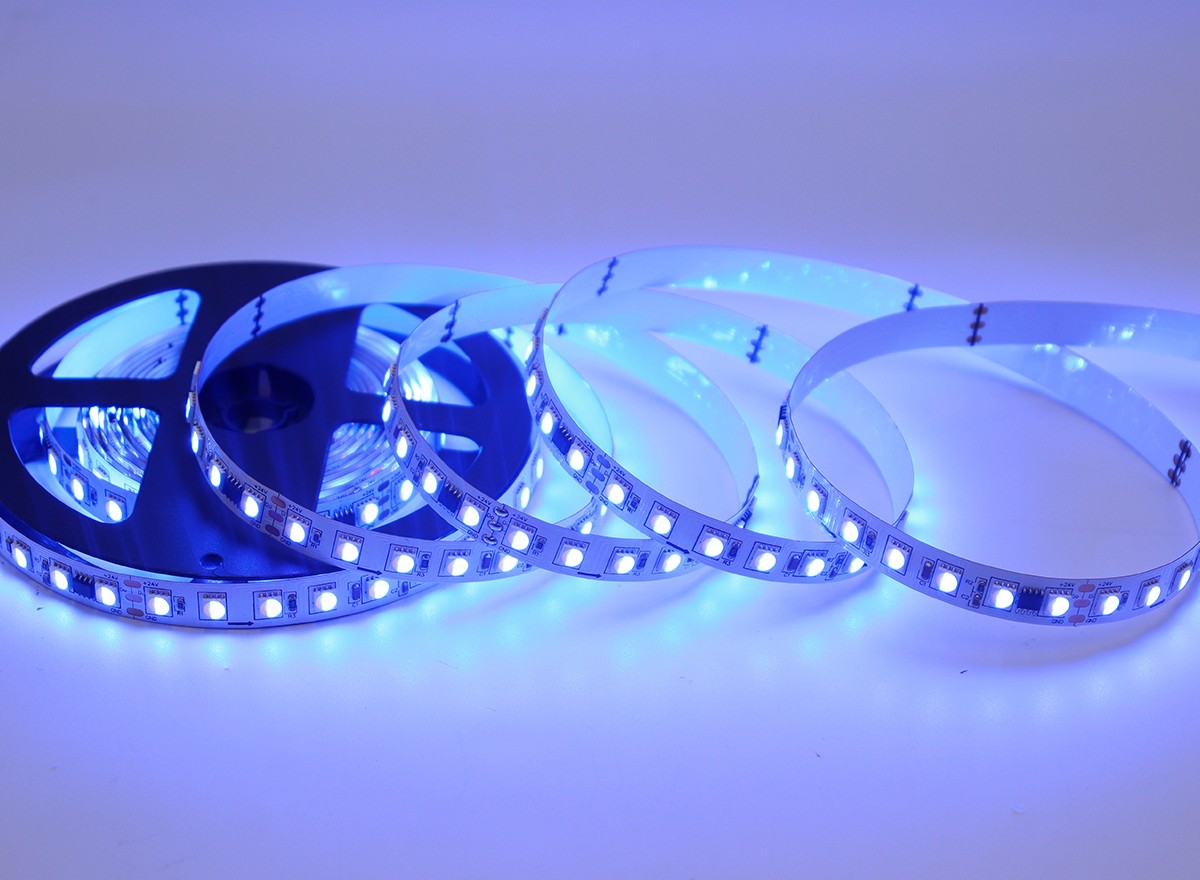

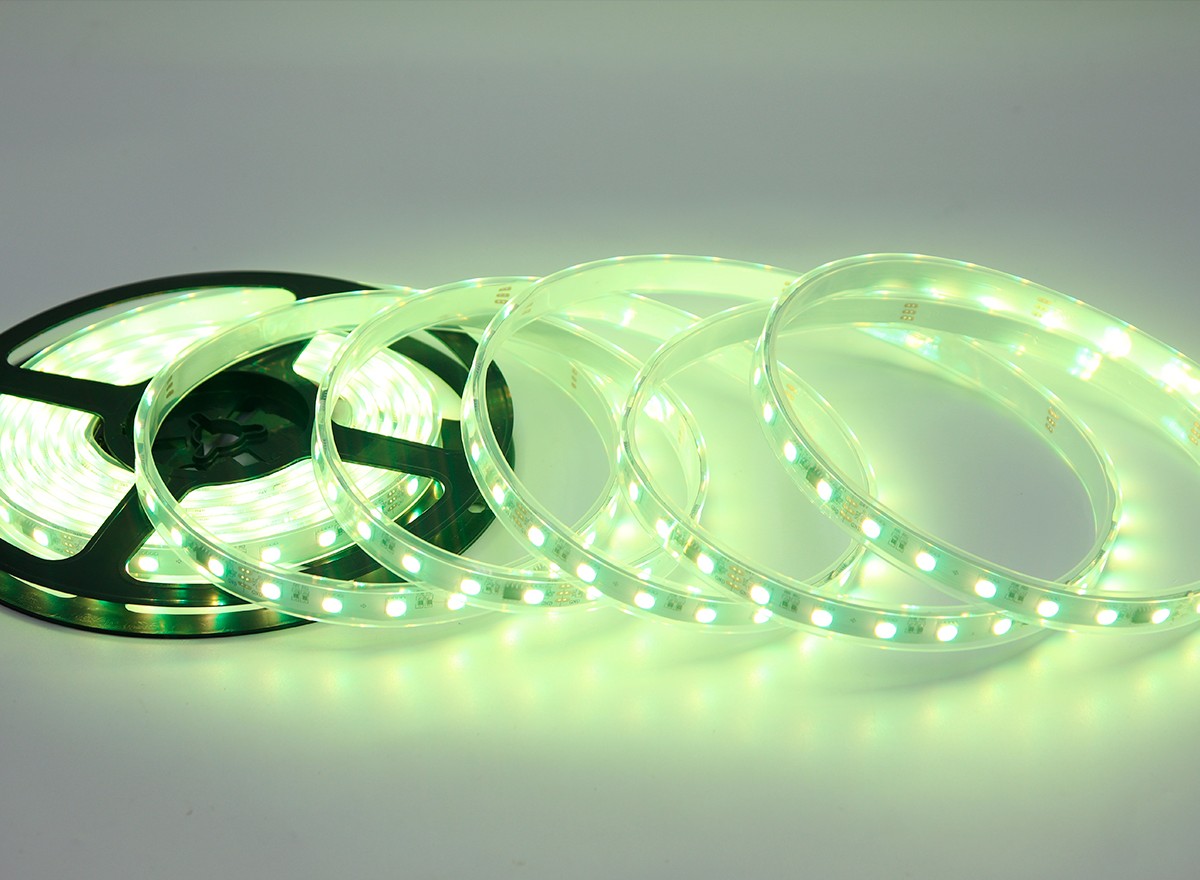

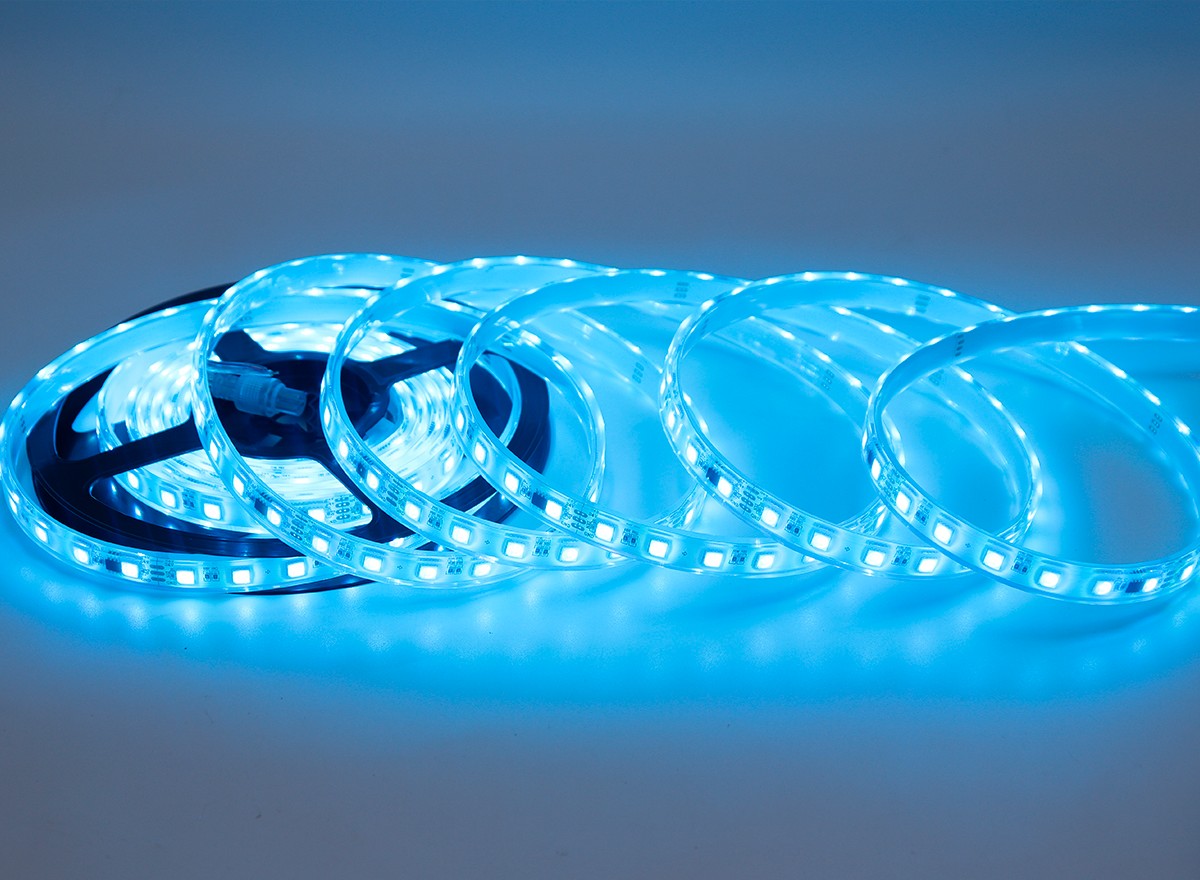

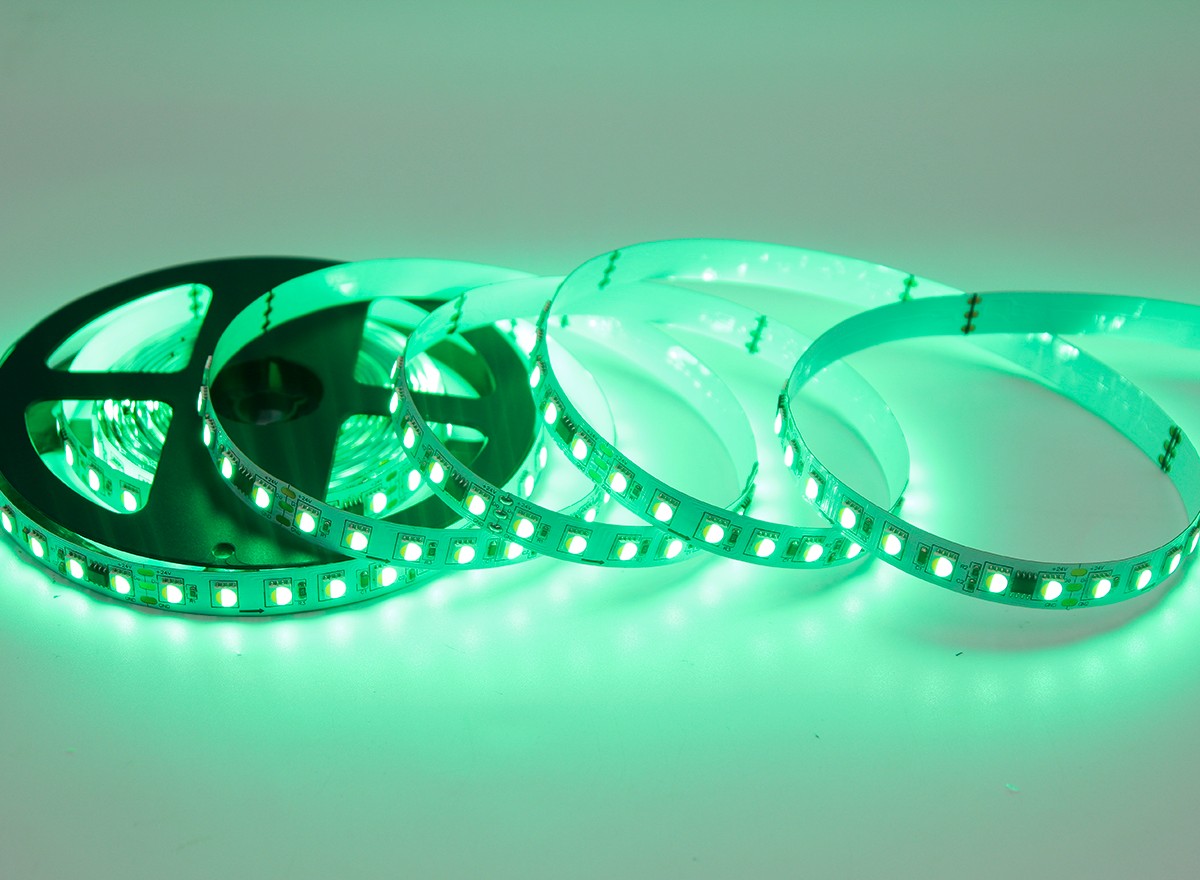

四、實物展示

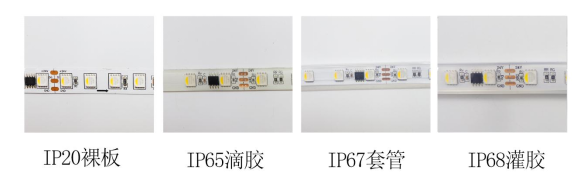

五、防水分類

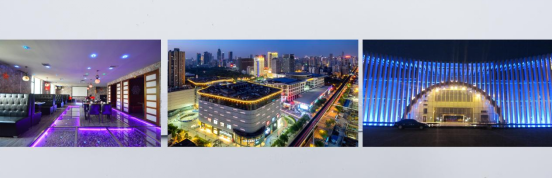

六、產品優點及使用場合
1、采用SMD5050rgbw?LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；
4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便，適用范圍廣如：
室內照明：商鋪等室內商業氛圍照明、汽車裝飾、樓梯走廊家居裝飾照明。
氛圍照明：酒吧、KTV、咖啡館燈娛樂場所
戶外照明：大樓外墻、建筑小品裝飾、水下照明工程
廣告照明：廣告字體的背光源、燈箱、發光字、發光招牌
七、光效控制與接線
1、控制器：LED全彩燈帶，要想切換光效，必須配備幻彩控制器。而每個控制器的控制距離不一樣，一般而言，簡易控制器的控制距離為10到15米，遙控控制器的控制距離為15到20米，最長可以控制到30米距離。如果LED燈帶的連接距離較長，超過控制器控制距離則需要使用控制器串聯方式進行分控。

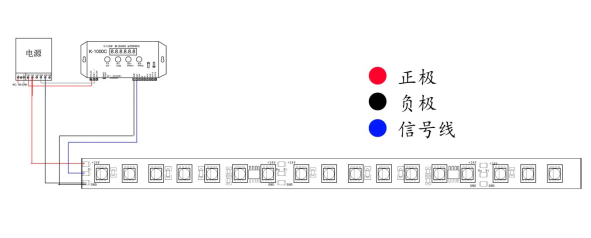

2、電源 + 控制器 + 燈條接線線路圖

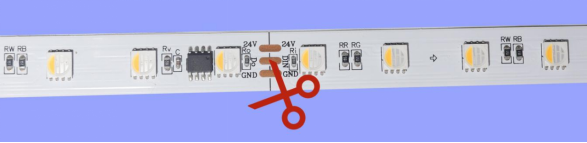

3、燈帶剪接：燈帶為6燈1剪，每組燈可裁剪口為10CM,每一組燈之間的焊盤處為剪刀口，可在焊盤處剪接。
八、安裝注意事項
1.LED燈帶是靜電敏感產品，應采取措施避免靜電，諸如在使用過程中帶靜電手環或防靜電手套，所有的裝置、設備儀器接地線。建議對組裝后的LED燈帶進行測試，確認LED燈帶是否收到靜電的破壞，確認方可參考如下：低電流或低電壓下，LED不能點亮或亮度較其他LED明顯偏暗為缺陷品。
2.LED燈帶供電電壓為24V，過長使用（超過5米）壓降上升，導致尾部供電電壓不足，造成LED亮度不均勻，建議添加電源補電。
3.LED燈帶自帶雙面膠，粘貼前保證表面平整、干凈無油。
九、包裝展示
每5米/盤 （可定制長度）、防潮靜電袋包裝，整齊裝箱出貨。
